OriginPro Graph Anim插件,让你的图动起来(之二)

时间:2020-05-29 来源:网络 浏览:

OriginPro中,Graph Anim插件可以让几乎所有的图动起来:OriginPro:Graph Anim插件,让你的图动起来 。

首先给大家介绍的动起来方式是逐点显示,其中Line PlotScatter ChartBubble ChartRadar Chart以及Polar Scatter Chart等图形可以实现逐点显示

图形绘制

  • 首先绘制图形,使用的示例数据为历年国的GDP数据。

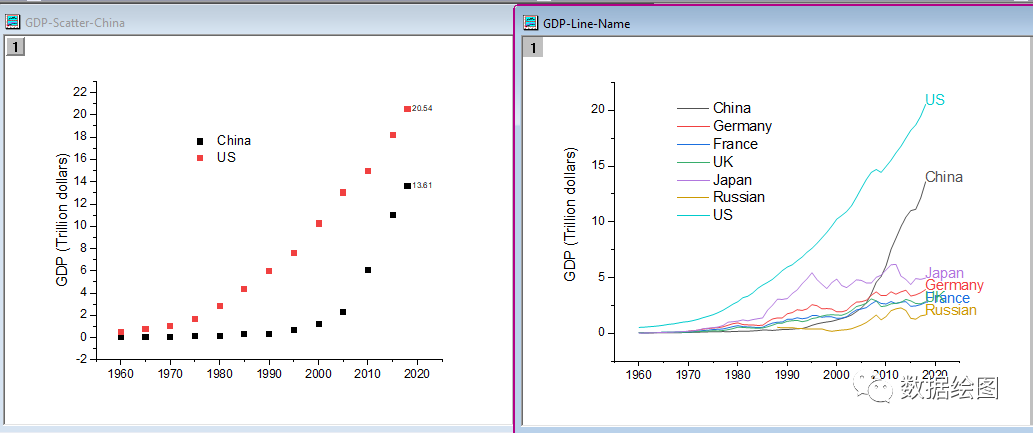

  • 选中历年数据,可以绘制Line PlotScatter Chart

    OriginPro:Graph Anim插件

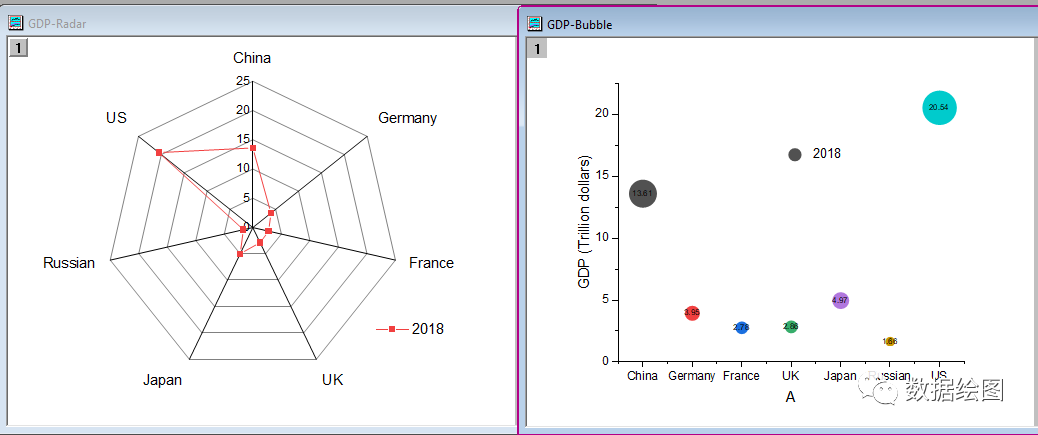

  • 使用其中一年的数据,可以绘制Bubble ChartRadar Chart

    OriginPro:Graph Anim插件

动起来!

  • 图形绘制好后,点击打开右侧的Graph Anim,进行参数设置。如果想实现的效果是逐条曲线逐点显示,按下图设置Animation,特别要将Animation Order设为Sequential

    OriginPro:Graph Anim插件

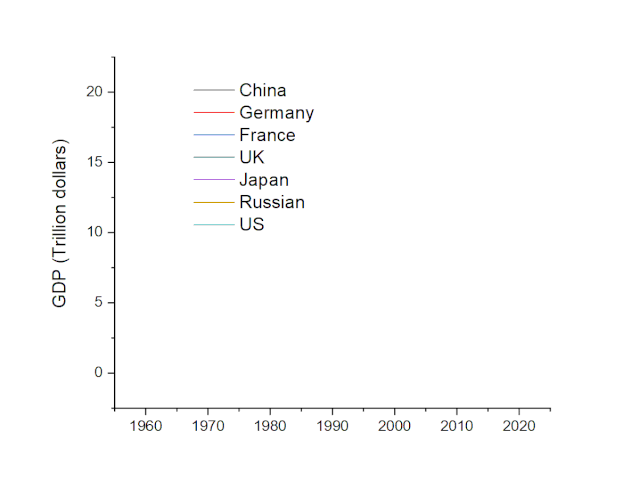

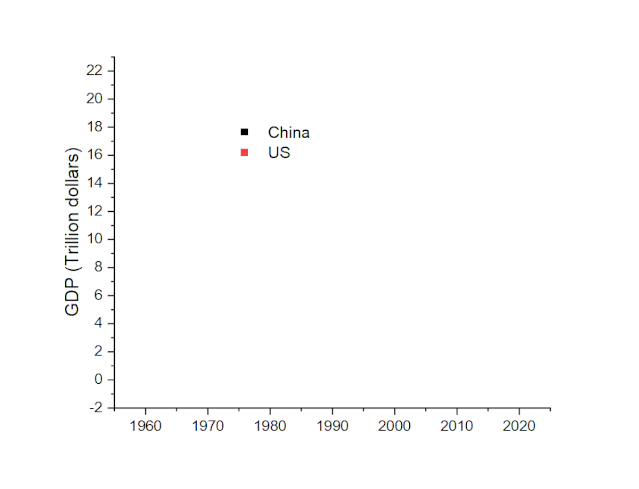

  • 逐条曲线逐点显示的效果是:

    OriginPro:Graph Anim插件

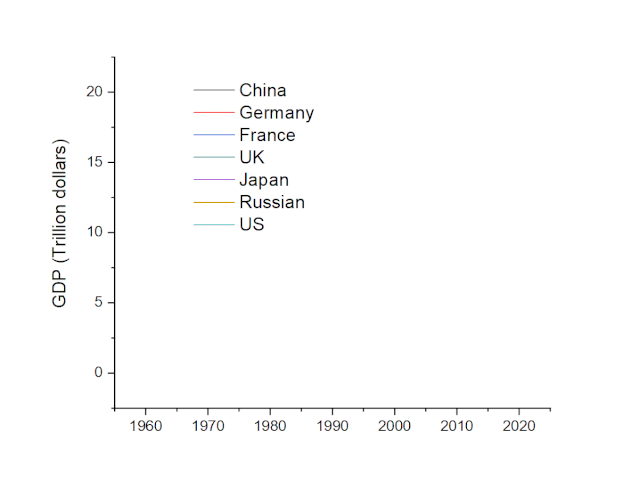

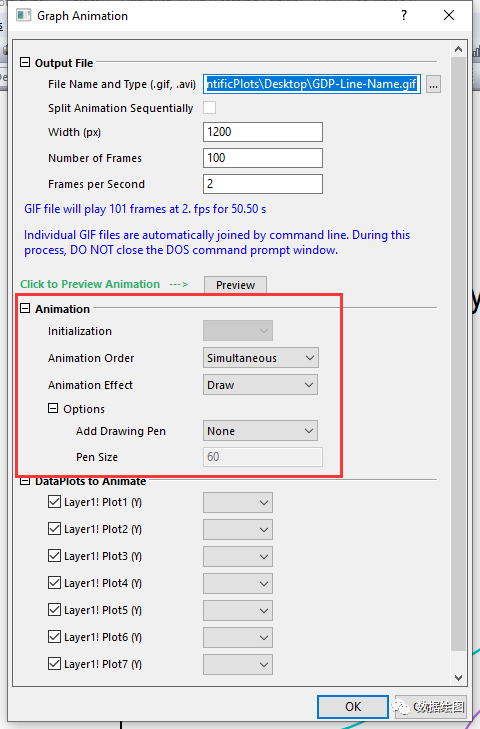

  • 如果想实现的效果是所有曲线共同逐点显示,要将Animation Order设为Simultaneous

    OriginPro:Graph Anim插件

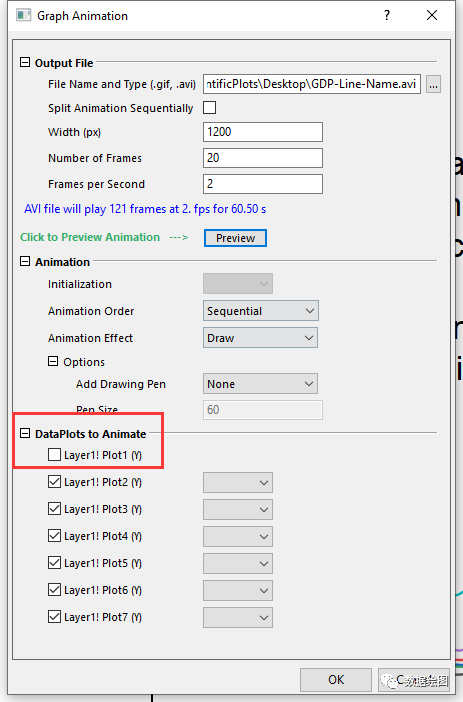

  • 还可以固定某些曲线部分曲线进行逐点显示。将DataPlots to Animate下的某条数据的去掉,即保持该条数据曲线保持不动,其余数据曲线进行逐点显示。

    OriginPro:Graph Anim插件

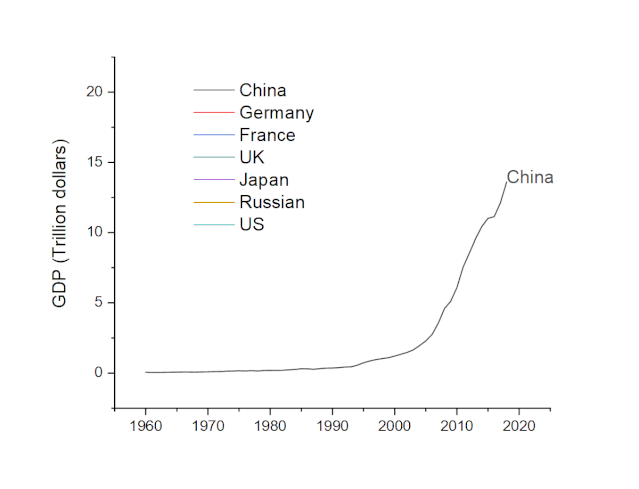

  • 固定某些曲线部分曲线进行逐点显示的效果是:

    OriginPro:Graph Anim插件

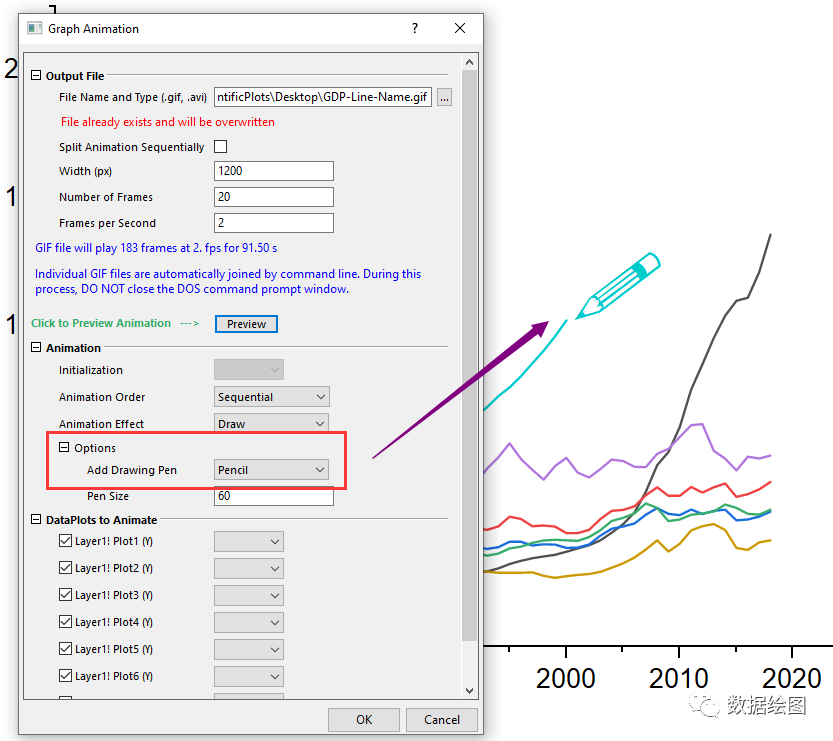

  • 逐点显示过程中,可以显示画笔,有着绘出曲线的效果。

    OriginPro:Graph Anim插件

保存动图

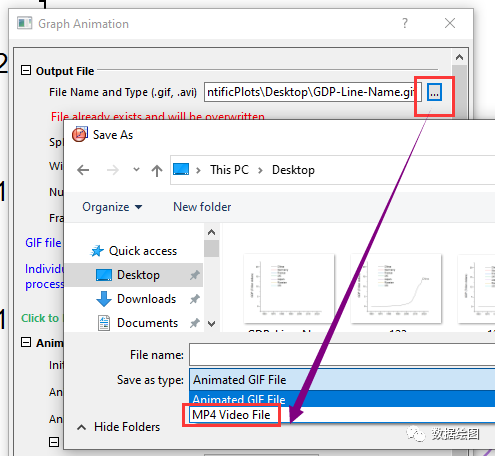

  • 点击OK后,默认存储为gif格式的动画。点击File Name and Type后面的三个点,可以选择保存为mp4视频格式。

    OriginPro:Graph Anim插件

  • 对于其他类型图形,设置方法与Line Plot类似。

    • Scatter Chart

      OriginPro:Graph Anim插件

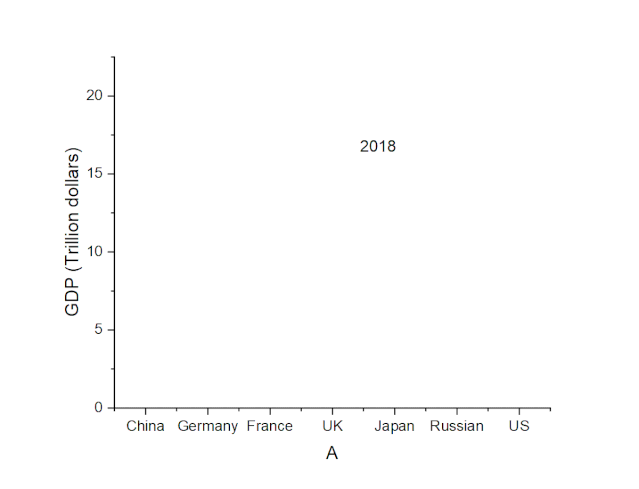

    • Bubble Chart

      OriginPro:Graph Anim插件

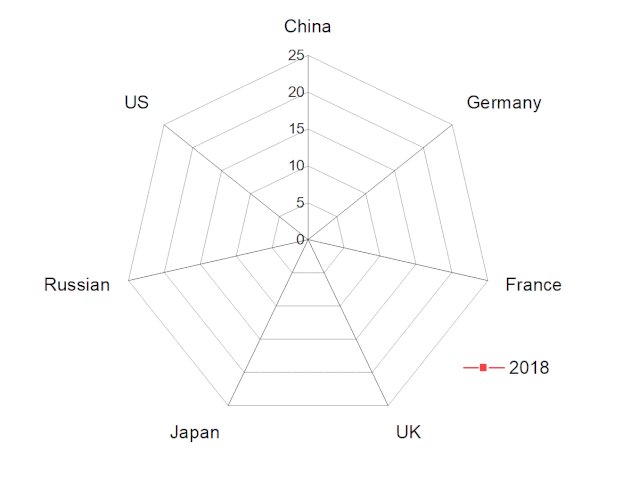

    • Radar Chart

      OriginPro:Graph Anim插件

示例文件,下载链接:https://pan.baidu.com/s/1InWdmSCcDzEyC-3uvtUyoA,提取码:kxuy。
